【細沙回收解決方案流程概述】

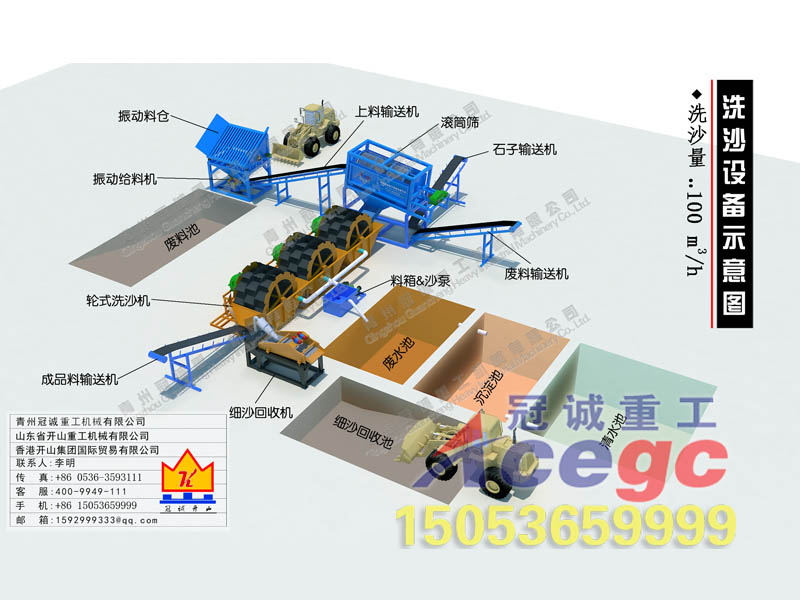

原料通過工程車輛送入進料斗，通過底部的振動給料機均勻給料進入上料輸送機，然后送入滾筒篩內進行篩選分級為：粗料與細料兩種規格，其中粗料（即廢料）直接通過廢料輸送機輸送至廢料區域；
細料通過溜槽依次進入三臺輪式洗沙機內進行清洗，清洗后的成品料由成品料輸送機輸送到成品料區域；
輪式洗沙機溢流口排出的廢水與細沙排入盛料箱內，由一臺4寸沙泵打入細沙回收機內進行回收，然后由成品料輸送機排出。

細沙回收機的整機結構簡單，便于維護與整修。并且整機的用電功率小，細沙回收效果明顯，是細沙回收的理想設備之一，整機質量小，方便運輸以及在工地內移動。
    水力旋流器是該套設備的主要工作部件。水力旋流器是在回轉流中利用離心慣性力進行分級的設備，由于它的結構簡單、處理量大、工藝效果良好、所以廣泛運用在分級、濃縮、脫水作業中。旋流器的規格一般用圓柱體的內徑表示，其尺寸變化范圍為50-1000mm，其中以125-500mm的旋流器較為常用。
    當?shù)V漿在沙泵的作用下通過給礦管沿切向進入旋流器后，在旋流器內形成回轉流，其切向速度在溢流管下口附近達到大值。同時，在后面礦漿的推動作用下，進入旋流器內的礦漿，一面向下運動，一面向中心運動，形成軸向和徑向流動速度，即礦漿在旋流器內的流動屬于三維運動。
    礦漿在旋流器內向下運動的過程中，因流動斷面逐漸減小，所以內層礦漿轉而向上運動，即礦漿在水力旋流器軸向上的運動是外層向下，內層向上，在任意一高度斷面上均存在這一個在速度方向的轉變點。在該點上礦漿的軸向速度為零。
    位于礦漿中的固體顆粒，由于離心慣性力的作用而產生向外運動的趨勢，但由于礦漿由外向內的徑向流動的阻礙，使得細小的顆粒因所受離心慣性力太小，不足以克服液流的阻力，而只能隨向內的礦漿一起進入溢流管排出，形成溢流產物；而較粗的顆粒則借較大的離心慣性力克服向內流動礦漿流的阻礙，由沉沙口排出，形成沉砂產物，
也就是我們細沙回收機回收的細沙。
    該細沙在高頻振動脫水篩的作用下脫去多余的水然后由料斗直接排出，由輸送帶傳送至目的地。
    脫去的水以及更細的沙流入設備底層的接料斗，由升泵繼續抽取進行進一步的處理。
